气动衬氟法兰式球阀Q641F4,Q641F46
产品简介:

气动衬四氟法兰球阀 Q641FS 特点: 衬氟气动球阀阀体采用氟塑料作为球阀的内衬,并配之以新型的带杆球体结构,再加上其独特的弹性唇式密封座结构,使其具

型号:

发布时间:2025-03-31

性质:

访问量:

服务热线

021-56052589

立即咨询
产品介绍

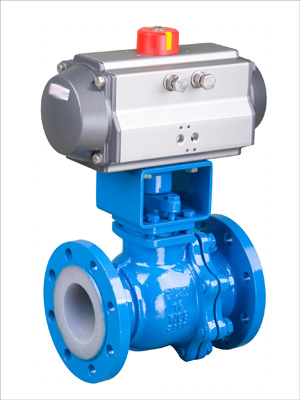

气动衬四氟法兰球阀 Q641FS



   气动衬四氟法兰球阀


特点:
   衬氟气动球阀阀体采用氟塑料作为球阀的内衬,并配之以新型的带杆球体结构,再加上其独特的弹性唇式密封座结构,使其具有普通球阀的各项优点,能在大压差和较大的温差变化范围内具有高密封性能和低操作扭矩。可作开关或调节之用,本产品适用于各种工业管道中液体和气体的输送(包括蒸气),在各种酸、碱、盐类等强腐蚀性介质中均能很好地工作。全通径阀门提供最大的流量,并可用于扫线清洗或隔离输送的管道。


适用温度:-80~200℃执行标准设计标准 GB/12237结构长度 GB/12221法兰标准 GB/113.1-26检验标准 JB/T9092-99

阀体主要零件及材料

   衬氟气动球阀阀体采用氟塑料作为球阀的内衬,并配之以新型的带杆球体结构,再加上其独特的弹性唇式密封座结构,使其具有普通球阀的各项优点,能在大压差和较大的温差变化范围内具有高密封性能和低操作扭矩。可作开关或调节之用,本产品适用于各种工业管道中液体和气体的输送(包括蒸气),在各种酸、碱、盐类等强腐蚀性介质中均能很好地工作。全通径阀门提供最大的流量,并可用于扫线清洗或隔离输送的管道。


适用温度:-80~200℃执行标准设计标准 GB/12237结构长度 GB/12221法兰标准 GB/113.1-26检验标准 JB/T9092-99

阀体主要零件及材料


零件名称材 料
左右阀体铸钢、不锈钢、内衬F46、F3
带杆球芯铸钢、不锈钢、内衬F46、F3
填料箱铸钢、不锈钢、内衬F46、F3
密封圈F4、F46
填料F4、F46



气动执行器主要技术参数


气动执行器型号QW系列、AT系列
气源压力0.4 ~ 0.8 MPa
最大回转角度90°~92°
回信器AC220V AC110V DC24V
控制信号电信号:0~0Ma 4 ~20Ma 气信号:0.02 ~0.1 MPa
控制气源洁净、干燥压缩空气
工作温度-20℃ ~ +90℃



气动执行器主要部件材料


零件名称缸体端盖活塞O型圈指示轴螺栓
QW系列AT系列铝合金型材(硬质阳极氧化)压铸铝合金(环氧树脂喷涂)压铸铝钢(镀镍磷合金)NBRABCSUS304


附件的选项

根据不同控制和要求可选择下列附件:
切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件:电气定位器、气动定位器、电气转换器。
气源处理附件:空气过滤减压阀、气源处理三联件。
手动机构:手操机构
