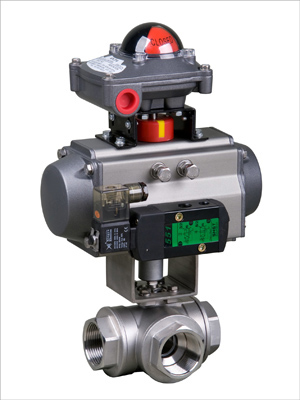

气动内螺纹三通球阀Q614F/Q615F
Pneumatic three-way threaded ball valve, Q614F,Q615F
气动内螺纹三通球阀Q614F/Q615F
阀杆密封采用防吹出设计
第一阶段密封，锥形的阀杆配合锥形阀杆密封垫有效的防止介质在阀杆旋转过程中渗漏，并且在异常升压状态下，亦能有效防止渗漏。
第二阶段密封，一组V形组合填料在被压缩后往两旁扩张，从而防止了渗漏。
释放蝶形弹簧的预紧压缩力自动补偿填料和阀杆密封垫的磨损。
使用阀杆螺母压紧全部的阀杆密封系统，防止泄漏。
止退垫固定阀杆螺母，防止其松开。
气动内螺纹三通球阀Q614F/Q615F
概 述 气动内螺纹（对焊式）球阀是由双（单）作用气动活塞式执行器和内螺纹（对焊式）球阀组成。其阀体可分为整体式、二段式、三段式。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。气动活塞式执行器采用低摩擦材料做成轴承套，缸体内外表面经硬质阳极氧化防腐处理，大大提高了气缸的使用寿命。本产品使用性能稳定，广泛的用于石化、冶金、电力、轻工、医药等工业部门。
工作原理当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸（B缸）推动活塞向一端运动，从而带动旋转轴和球芯转动90°
□气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。□回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置□定位器可调节阀门管道流量
气动执行器主要技术参数
| 气动执行器 | 型号 | QW-TZ精小型系列、AT单作用系列 |
| 控制形式 | 双作用/单作用 | |
| 作用形式 | 切断/调节 | |
| 气源压力 | 0.4 ～ 0.8 MPa | |
| 最大回转角度 | 90°～92° | |
| 回信器 | AC220V AC110V DC24V | |
| 控制信号 | 电信号：0～0Ma 4 ～20Ma 气信号：0.02 ～0.1 MPa | |
| 控制气源 | 洁净、干燥压缩空气 | |
| 工作温度 | -20℃ ～ +90℃ |

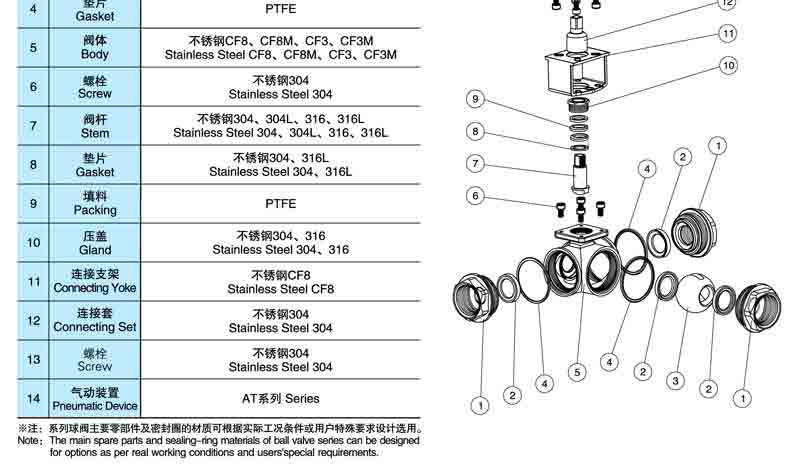

阀体主要零件材料
| 零件名称 | 阀体 | 球芯 | 阀座 | 阀杆 | 填料 |
| Q611F-16Q611F-25 | 304 | 0Cr18Ni9 | 增强聚四氟乙烯 | 0Cr18Ni9 | 增强聚四氟乙烯 |
| 316 | 0Cr17Ni12Mo2 | 增强聚四氟乙烯 | 0Cr17Ni12Mo2 | 增强聚四氟乙烯 |

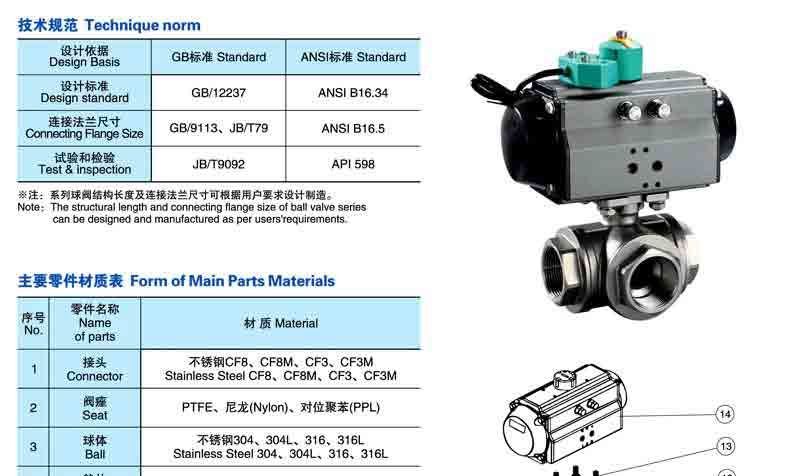

主要性能规范
| 型 号 | 公称压力PN（MPa） | 试验压力Ps（MPa） | 工作温度（℃） | 适用介质 | |
| 壳体 | 密封 | ||||
| Q611F-16P（R） | 1.6 | 2.4 | 1.76 | -20～150 | 水、蒸汽、油品、酸类 |
| Q611F-25P（R） | 2.5 | 3.75 | 2.75 | ||
| Q611F-40P（R） | 4.0 | 6.0 | 4.4 | ||
气动执行器主要部件材料
| 零件名称 | 缸体 | 端盖 | 活塞 | 轴 | O型圈 | 螺栓 |
| QW-TZAT | 铝合金型材硬质阳极氧化 | 压铸铝合金环氧树脂喷涂 | 压铸铝 | 钢镀镍磷合金 | NBR | SUS304 |

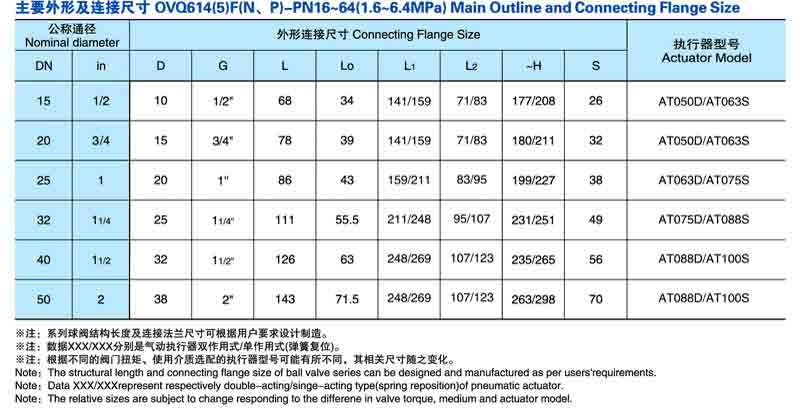

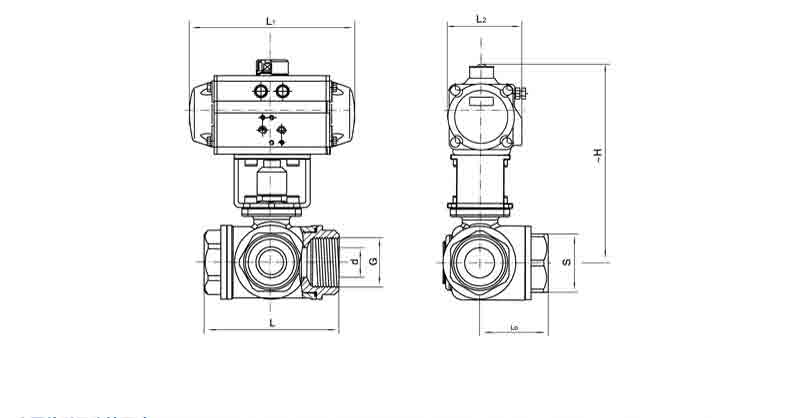

主要外型连接尺寸Q61（4、5）F
| 公称通径 DN(mm) | 外型尺寸 | |||||||
| 16~6.4Mpa | ||||||||
| G | L | LO | H | L1 | L2 | S | d | |
| 15 | 1/2″ | 68 | 34 | 130 | 140 | 62 | 26 | 10 |
| 20 | 3/4″ | 78 | 39 | 135 | 140 | 62 | 32 | 15 |
| 25 | 1″ | 86 | 43 | 139 | 140 | 62 | 38 | 20 |
| 32 | 1-1/4″ | 111 | 55.5 | 158 | 164 | 75 | 49 | 25 |
| 40 | 1-1/2″ | 126 | 63 | 165 | 164 | 75 | 56 | 32 |
| 50 | 2″ | 143 | 71.5 | 202 | 190 | 91 | 78 | 38 |
三通球阀介质流向原理
三通球阀分L型和T型，介质流通方向见下图。
L型三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通：
T型三通球阀适用于介质的分流、合流或流向切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，三通球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。
附件的选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：手操机构
